Relaxationsrigg EB 02

Relaxationsrigg EB 02 finns i olika alternativ för kontinuerlig relaxations­mätning av gummi i både kompression och spänning enligt ISO 3384, ISO 6914 metod A, ASTM D6147 och SAE J2979

Relaxationsrigg EB 02 finns i olika alternativ för kontinuerlig relaxations­mätning av gummi i både kompression och spänning enligt ISO 3384, ISO 6914 metod A, ASTM D6147 och SAE J2979.

ISO 3384 rekommenderar relaxationsprovning av tre prov av varje material per temperatur, viss variation kan förekomma.

Relaxationssystem med cellugn och riggar

För ökad kapacitet i samma cellugn kan man använda våra trippelriggar, för kompression EB 02TR och för töjning EB 02TR, TE, vilket ger plats för 3 provkroppar i varje rigg och varje cell. Det resulterar i upp till 18 prover i en cellugn.

EB 02 relaxationsriggar används i kombination med cellugnarna EB 21, EB 22 och EB 38, samt de programmerbara cellugnarna EB 17 och EB 21LTHTP för åldring i förhöjd temperatur eller med våra temperatur­boxar för provning i och under rumstemperatur, EB 02.08 och EB 02.25.

OBS! Se till att välja en korrekt lastcell för provningen. Rekommendationen är att använda lastcellen mellan 10 % till 100 % av angiven maxbelastning. Under 10 % kan noggrannheten vara lägre än angivna ±1 % i ISO 3384 och ISO 6914.

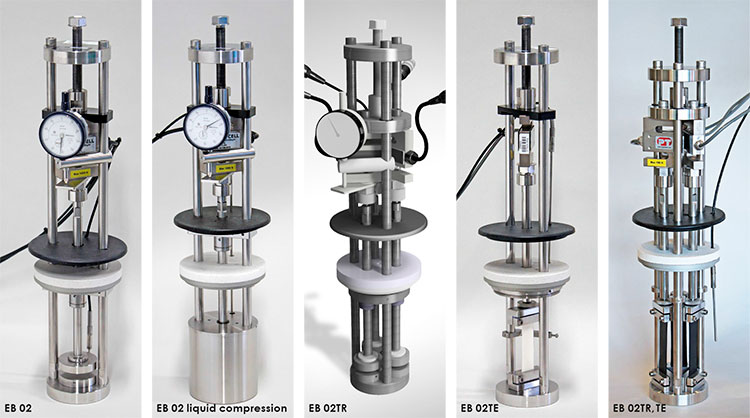

Vanliga kompressionsriggar

  • EB 02 – kompressionsprovning från +5 °C upp till +200 °C (ISO 3384, ASTM D6147 och SAE J2979).
  • EB 02HT – kompressionsprovning från -70 °C upp till +300 °C (ISO 3384, ASTM D6147 och SAE J2979).
  • EB 02VHT – kompressionsprovning från +5 °C upp till +350 °C (ISO 3384, ASTM D6147 och SAE J2979).
  • EB 02TR – trippel kompressionsprovning från +5 °C upp till +200 °C (ISO 3384, ASTM D6147 och SAE J2979).

Vanliga töjningsriggar

  • EB 02TE – töjningsprovning från +5 °C upp till +200 °C (ISO 6914 metod A).
  • EB 02TE, HT – töjningsprovning från -70 °C upp till +300 °C (ISO 6914 metod A).
  • EB 02TR, TE – trippel töjningsprovning från +5 °C upp till +200 °C (ISO 6914 metod A).

Specialriggar

  • EB 02AP – syrafast material för provning i vätskor och kompression från +5 °C upp till +150 °C, inklusive lufttät vätske­behållare och kompressions­platta (ISO 3384, ASTM D6147 och SAE J2979).
  • EB 02SA – extra syrafast material för provning i vätskor och kompression från +5 °C upp till +200 °C, inklusive lufttät vätske­behållare och kompressions­platta (ISO 3384, ASTM D6147 och SAE J2979).
  • EB 02N2 – kompressionsprovning i skyddad atmosfär (kväve) från +20 °C upp till +150 °C (ISO 3384-1). Utrustad med tryckavlastnings­ventil, tryckmätare och påfyllnings­ventil. Kompatibel med cellugnar av typen EB 21 och EB 22.
  • EB 02ALE – kompressions­provning med möjlighet att byta vätska och luft, från +5 °C upp till +200 °C. Läs mer om ALE-test-systemet här.
  • EB 02HF – kompressionsprovning med höga krafter upp till 45 kN (45 000 N) från +5 °C upp till +200 °C (ISO 3384). Läs mer om EB 02HF här.


Läs mer: Ett komplett relaxationssystem kräver följande komponenter

Standarder

  • ISO 3384
  • ISO 6914
  • ASTM D6147
  • SAE J2979
  • andra likvärdiga standarder

Tillbehör som ingår

  • Manual på engelska
  • Nödvändiga verktyg
  • Ackrediterad kalibrering inklusive certifikat

Tillval för relaxations­riggarna

  • EB 02.01 – Behållare och tryckplatta för kompressionsmätning i vätska vid temperaturer upp till +200 °C (endast till rigg EB 02).
  • EB 02.01P – Lufttät behållare för tryck upp till 3 bar och tryckplatta för kompressionsmätning i vätska vid temperaturer upp till +150 °C (endast till riggarna EB 02 och EB 02AP). En tryckmätare (EB 02.01P6) för denna behållare finns också som tillval.
  • EB 02.02 – Klämmor för relaxationsprovning i töjning, enligt ISO 6914.
  • EB 02.03 – Lastcell 100 N (standard för provning i töjning), inklusive adaptrar.
  • EB 02.05.1 – Förlängnings­kabel för lastceller – 2,5 meter – för annan placering av dataanslutningsboxen än direkt bakom ugnen.
  • EB 02.05.2 – Förlängnings­kabel för temperatur­sensor – 2,5 meter – för annan placering av dataanslutnings­boxen än direkt bakom ugnen.
  • EB 02.05.2-1 – Förlängnings­kabel för temperatur­sensor – 1 meter.
  • EB 02.12 – Behållare för töjnings­provning i vätskor vid temperaturer upp till 200 °C (endast till rigg EB 02TE).
  • EB 02.17 – Lastcell 600 N, standard för provning i kompression (prover ø13 mm) för Shore A upp till 80°.
  • EB 02.18 – Lastcell 1200 N, för provning i kompression (prover ø13 mm) för Shore A upp till 90°.
  • EB 02.19 – Lastcell 2000 N, för provning i kompression av större prover eller hårdare prover från produkter.
  • EB 02.21 – Kompressionsplattor i syrafast material (EN 1.4436).
  • EB 02.23 – Hållare för relaxations­riggar för säker placering på laboratorie­bänken.
    Klicka för att förstora bilden.
  • EB 02.26 – Provhållare till relaxations­rigg för åldring av andra prover samtidigt som relaxations­provningen.
    Klicka för att förstora bilden.
  • EB 02.29 – Fixtur för böjprovning med 3-punktsbelastning. Testfixturen är utvecklad från ISO 899-2 och möjliggör en typ av relaxationsprovning för plastmaterial (endast för EB 02, EB 02HT, EB 02VHT, EB 18 och EB 32).
    Klicka för att förstora bilden.

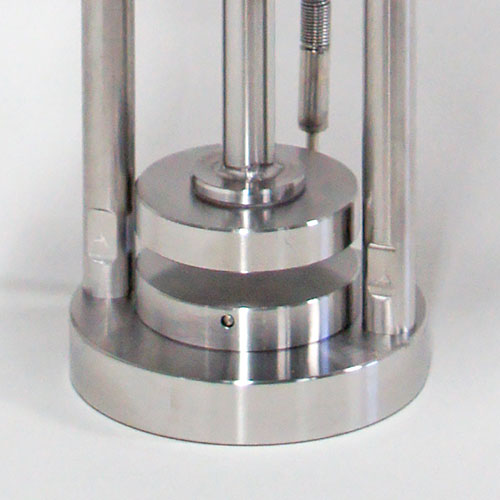

  • EB 02.30 – Tryckplattor i Hastelloy C276 till EB 02 (övre och undre). Hastelloy C276 är en nickel-krom-molybden-legering som är känd för sin exceptionella beständighet mot korrosion orsakad av klorider och andra aggressiva kemikalier, som oxiderande och icke-oxiderande syror.
    Klicka för att förstora bilden.

Mer information

Produktbroschyr: Elastocon – Stress relaxation and creep system.pdf

Titta på vår video om relaxations­provning:
