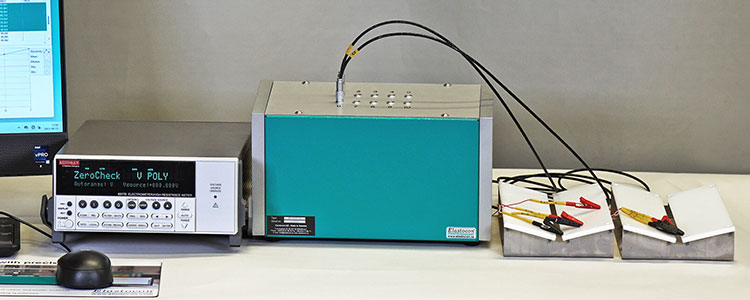

Volymresistivitets­mätare EE 03TF används för bestämning av volym­resistivitet på ledande och halvledande gummi­material, särskilt på kablar, enligt IEC 60804, IEC 60502-2 och ASTM D257 fig 6.

Klicka för att förstora bilden.

Systemet kan anslutas till upp till 10 provbitar och provhållarna kan placeras i en ugn. En temperatur­givare används för att logga temperaturen nära provbitarna.

Exempel på standarder

• EC 60804
• IEC 60502-2
• ASTM D257 fig 6.

För ett komplett system behöver du:
EE 01Base + EE 03TF + EC 14

• Basinstrumentet, EE 01Base:
  Kan mäta strömmar ner till 10 aA (10 × 10^-17 A), laddningar ner till 1 fC, och resistanser upp till 10¹⁸ Ω med hög stabilitet och noggrannhet. Kan också mäta spänningar upp till 200 V med en ingångs­impedans som överstiger 200 TΩ. All denna prestanda är inbyggd i ett instrument som fungerar lika enkelt som en digital multimeter.
• Testfixtur för provning av volymresistivitet, finns i två modeller:
  EE 03TF-1 för mätning på en provbit inkluderar:
  – 1 provhållare (EE 03III.02).
  EE 03TF-10 för mätning på upp till tio provbitar inkluderar:
  – 10 provhållare (EE 03III.02)
  – Omkopplingsbox (se nedan)
  – Scannerkort (för att få 10 mätkanaler)
  Båda modellerna inkluderar:
  – Silverfärg (1 burk med 3 g)
  – Nödvändiga kablar
  – Temperature sensor type K
  – Mallar för kalibrering av resistivitet
• Program för resistivitetsprovning, EC 14, styr elektrometern och testfixturen för standardiserad resistivitetsprovning. Programmet tillhandahåller ström-tidsdiagram för att bestämma elektrifierings­tiden, verktyg för att verifiera mätstabilitet och valfri temperatur­övervakning med hjälp av en termoelement­prob.


  Klicka för att förstora bilden.

Omkopplingsbox (ingår i EE 03TF-10)

Boxen kopplar respektive provhållare till korrekt mätläge på basinstrumentet.

Klicka för att förstora bilden.

Valfria tillbehör

• Extra provhållare, EE 01-III.03 om du behöver fler än de som ingår i köpet.
• Silverfärg (EE 03.01) – 1 burk med 3 g.
• PC med Windows (ED 04). Levereras med EC 14-programmet för resistivitetsprovning förinstallerat. Programvarulicens (EC 14) måste beställas separat.

  Click image to enlarge.

Mer information

Produktbroschyr: Elastocon – Electrical testers.pdf
