Volym- och ytresistivitetsmätare EE 04TF används för mätning av volym- och ytresistivitet över ett brett spektrum av halvledande till isolerande material, enligt ISO 14309, IEC 62631-3-1, ASTM D257 fig 4, IEC 60093, IEC 93 och JIS K6723 chap. 6.8.

Den avskärmade fixturen ger stabila och reproducer­bara mätningar genom att minimera oönskade läck­strömmar. Den innehåller elektroder för provning av både volym- och ytresistivitet och möjliggör snabb växling mellan de två lägena.

Fixturen hanterar plana prover av olika storlekar i enlighet med ASTM D257 och relaterade standarder.

Exempel på standarder

• ISO 14309
• IEC 62631-3-1
• ASTM D257 fig 4
• IEC 60093
• IEC 93*
• JIS K6723 chap. 6.8*

* Stöds troligtvis, men ännu inte verifierat.

För ett komplett system behöver du:
EE 01Base + EE 04TF + EC 14

• Basinstrumentet, EE 01Base:
  Den kan mäta strömmar ner till 10 aA (10 × 10^-17 A), laddningar ner till 1 fC, och resistanser upp till 10¹⁸ Ω med hög stabilitet och noggrannhet. Den kan också mäta spänningar upp till 200 V med en ingångs­impedans som överstiger 200 TΩ. All denna prestanda är inbyggd i ett instrument som fungerar lika enkelt som en digital multimeter.
• Testfixtur för provning av resistivitet, EE 04TF – nödvändiga kablar ingår.
• Program för resistivitetsprovning, EC 14, styr elektrometern och testfixturen för standardiserad resistivitetsprovning. Programmet tillhandahåller ström-tidsdiagram för att bestämma elektrifierings­tiden, verktyg för att verifiera mätstabilitet och valfri temperatur­övervakning med hjälp av en termoelement­prob.

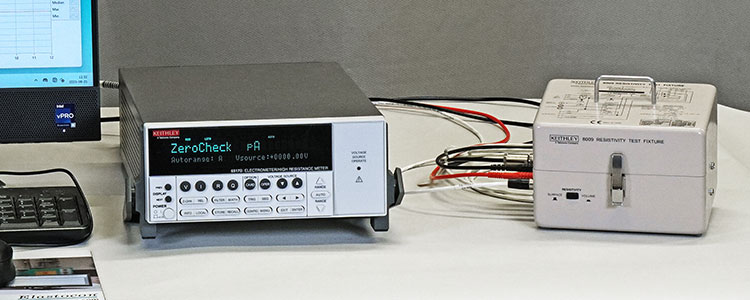

  Klicka för att förstora bilden.

Valfritt tillbehör

• PC med Windows (ED 04). Levereras med EC 14-programmet för resistivitetsprovning förinstallerat. Programvarulicens (EC 14) måste beställas separat.

  Click image to enlarge.

Mer information

Produktbroschyr: Elastocon – Electrical testers.pdf
